项目简介：

      该建筑能耗案例项目定位为公园式文化体育中心，项目土建总投资约5.6亿元，采用勘察、设计、采购、施工（EPC）总承包模式建设，总建筑面积约58000㎡，其中文化艺术中心约37000㎡、体育中心约21000㎡，项目于2017年底开工，预计2020年底交付使用。建设内容主要包括“九馆一场一中心”“九馆”包括博物馆、图书馆、美术馆、文化馆、科技馆、展示中心A馆、展示中心B馆、游泳馆、体育馆。游泳馆：其中游泳馆设有50m×21m的标准室内游泳池和1496座观众席。 体育馆：体育馆能满足举办省级和国内球类、体操等单项比赛要求以及群众健身等多功能需求。设有观众席3000座。“一场”：为体育场，能满足举办省县级综合性运动会和群众集体活动、文娱演出等活动，设有观众席6000座。“一中心”：为艺术中心，设有观众席1065座，其建设目标是达到“省内顶流、国内先进”的水平。其规划设计体现了鲜明的区域特色文化，即禅宗文化、赣商文化、农垦文化和“样式雷”建筑文化。总体以体育场长轴南北向布局，体育中心和文化中心东西环抱体育场。整个建筑一主两翼，主体部分昂首向前，两翼部分起伏伸展，仿佛大鹏展翅起飞。

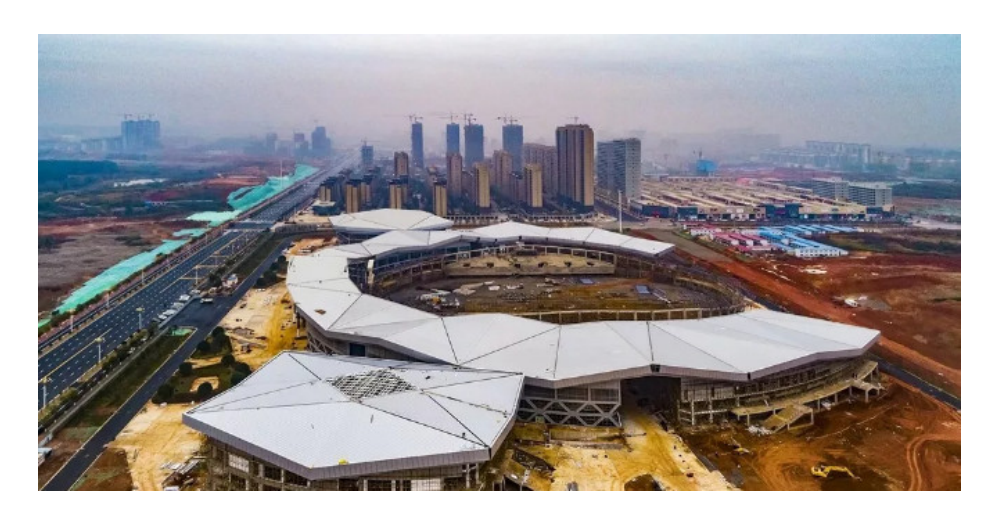

永修文化艺术中心俯瞰图

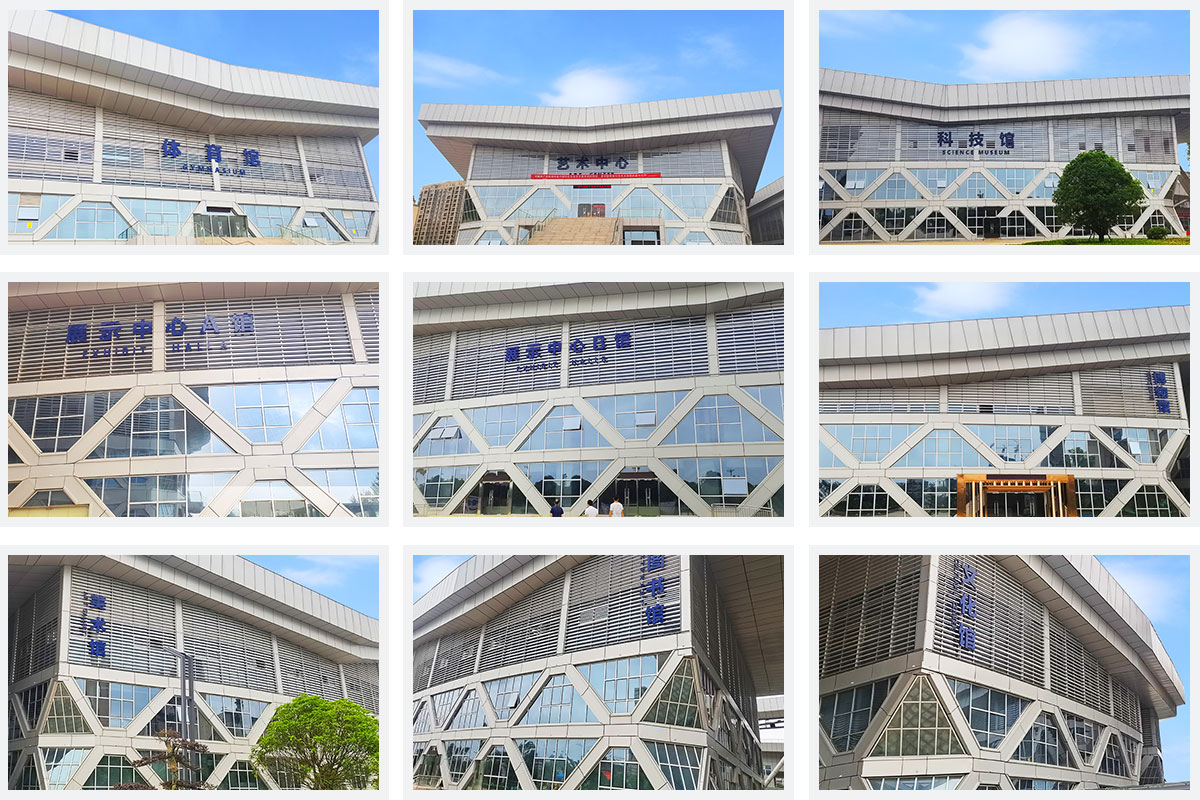

永修文化艺术中心场馆建筑

       我司承接该建筑能耗案例项目的文化艺术中心的全部电能管理系统搭建，完成对配电回路用电的实时监控和管理。该建筑能耗案例项目进出线回路均采用KEASI多功能液晶显示仪表，其是针对电力系统、公共设施、智能大厦的电力监控需求而设计的网络电力仪表，它能测量所有常规电力参数，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度。现场仪表以手拉手方式通过屏蔽双绞线(RVVSP2*1.0)进行通讯连接，每根总线连接智能仪表数量在20只左右，不同种类的智能装置连接在不同的总线上，然后将数据上传至数据采集器，进而将数据上传至当地监控终端。

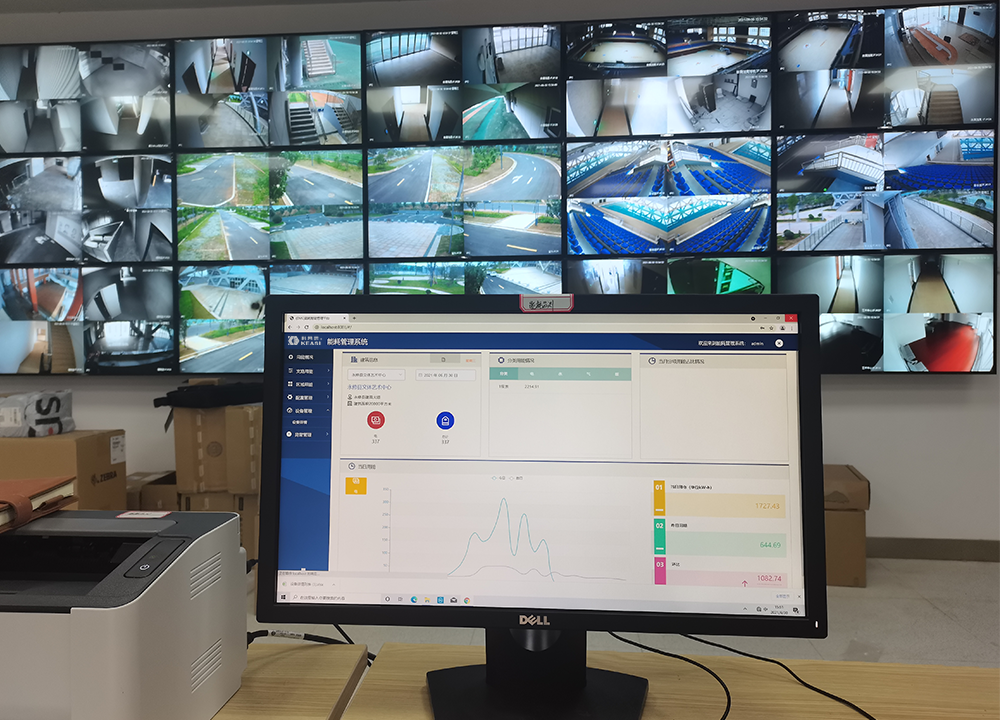

消防控制监测室中心

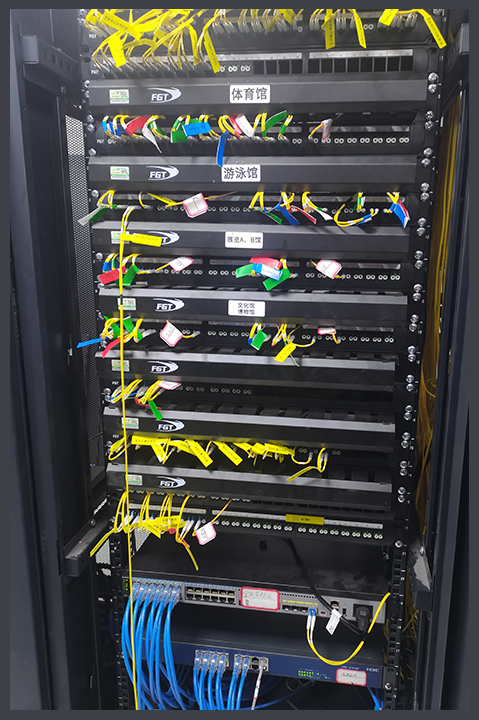

数据采集集成

该建筑能耗案例系统实现的功能：

1.数据采集及处理：通过485通讯接口将数据采集到通讯网关，然后上报到数据平台，实现远程抄表。

2.画面显示：全部设备的信息、各测量值的实时数据、各种告警信息、计算机监控系统的状态信息。

3.记录功能：具有对各种历史数据的记忆功能，以供随时查询、回顾、打印。

4.报警处理：用户可以自己设定报警值的上限和下限。

5.应具有完善的用户管理功能，避免越权操作。

6.历史曲线显示：可显示存于历史数据库中的任意模拟量、电度量。

7.报表打印功能：可召唤打印、定时打印各种历史数据，运行参数，事故报告统计，电度量统计报表。
