通讯管理机
通讯管理机采用高性能的工业级32位处理器以及工业级的无线通信模块，同时提供8-24个RS485串口，2个以太网口，该通讯管理机可以同时连接串口设备多达800个和多个以太网设备和WIFI设备，实现多线程多地址并发。
021-58102568
产品简介
产品概述
边缘计算智能通讯管理机：
2016 年自主研发的产品。通讯管理机采用高性能的工业级32位处理器以及工业级的无线通信模块，同时提供8-24个RS485串口，2个以太网口，并且支持WIFI做AP/Repeater/STA，1个内置4G全网通无线插拔式网卡（可选配），可以同时连接串口设备多达800个和多个以太网设备和WIFI设备，实现多线程多地址并发；通讯管理机内置1个SD卡插槽**支持128GB存储卡，插上存储卡后支持断点续传，自定义注册包，心跳包功能，支持TCP Server。具有高速率，低延时的特点，并且支持 FTP 他升级协议和 FOTA 自升级协议；为物联网的应用搭建平台，可用于如自助终端行业、智能电网、智能交通、供应链自动化、工业自动化、智能建筑、消防、环境保护、智慧医疗、智能照明、智能农业和煤矿、石油等场合。
通讯管理机运用边缘计算等现代化物联网技术实现了低成本、低功耗，多种接入方式，大接入量，大数据并发、数据加密、压缩后按需上传、本地存储、断点续传等多种移动物联网技术手段，实现了安全、快速、稳定、低成本和自治能力；
硬件特性

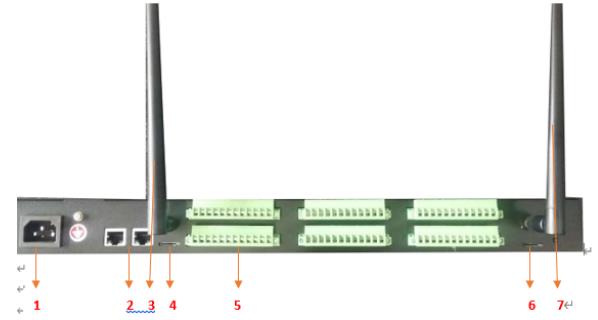

1、电源 2、网络接口 3、WIFI天线 4、TF卡槽 5、RS485接口 6、SIM卡槽 7、4G天线

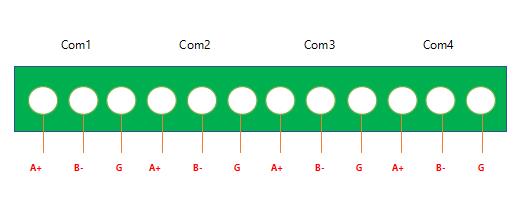

RS485接线方式
| 标识符 | 功能说明 |
| Com1 | 串口1 |
| Com2 | 串口2 |
| Com3 | 串口3 |
| Com4 | 串口4 |
| …… | …… |
| Com24 | 串口24 |
| A+ | RS485端口A |
| B- | RS485端口B |
| G | 隔离地 |
接线端子排序：从左到右，从上到下，1-4、5-8、9-12、13-16、17-20、21-24
设备基本参数
电 源板 | 编号 | 项目 | 具体需求描述 | |
| HD01 | 供电 | AC90~265V | ||
| HD02 | 工作湿度 | 能在湿度0%-95%无冷凝环境下稳定工作及启动 | ||
| HD03 | 工作温度 | 能在-20~80摄氏度温度范围内稳定工作及启动 | ||
| HD04 | 接口 | 与主控板排线连接 | ||
串 口 扩 展 板 | HD01 | 工作湿度 | 能在湿度0%-95%无冷凝环境下稳定工作及启动 | |
| HD02 | 工作温度 | 能在-20~80摄氏度温度范围内稳定工作及启动 | ||
| HD03 | 接口 | 与主控板排线连接 | ||
| HD04 | 串口 | 485串口*8，内置15KV ESD保护，串口速率：1200~115200bits/s，工业端子每路串口可接30个485终端 | ||
主 控 板 硬 件 | HD01 | 工作湿度 | 能在湿度0%-95%无冷凝环境下稳定工作及启动 | |
| HD02 | 工作温度 | 能在-20~80摄氏度温度范围内稳定工作及启动 | ||
| HD03 | SIM卡槽 | MICRO自弹式卡槽，内置15KV ESD保护，MICRO卡 | ||
| HD04 | 天线接口*2 | 4G天线、WiFi（标配）或ZIGBEE（选配），SMA母头（外螺内孔） | ||
| HD05 | 4G MINIPCIE网卡 | 插拔式网卡支持移动、联通、电信三网4G无线通讯 | ||
| HD06 | 以太网接口 | 2个RJ45标准网络接口，默认1WAN+1LAN，可配置成2WAN或2LAN这三种模式，10M/100M自适应，自适应MDI/MDIX，内置1.5KV 电磁隔离保护以太网接口内置1.5KV电磁隔离保护，需带LED灯 | ||
| HD07 | 485串口 | 485串口*8，内置15KV ESD保护，串口速率：1200~115200bits/s，工业端子每个串口给接30个485终端，通过串口扩展板扩展串口，**可扩展为24路串口 | ||
| HD08 | 硬件看门狗 | 支持设备运行自检技术，设备运行故障自修复 | ||
| HD09 | 指示灯 | 指示灯*3，电源，运行、4G状态灯、8-24个串口灯 | ||
| HD010 | 设备外壳 | 壳体为金属外壳、1U（1U=1.75英寸=4.445cm）机架式安装尺寸：440mm×222mm×44mm | ||
| HD011 | 实时时钟 | RTC | ||
| HD012 | 按钮 | 按钮*1：支持按钮恢复出厂设置 | ||
| HD013 | 无线通信 | 内嵌无线ZIGBEE\LORA（预留槽位默认不贴） | ||
| HD014 | 存储扩展 | MICRO自弹式卡槽、TF卡扩展存储**支持128GB | ||
嵌 入 软 件 | SW01 | 指示灯 | 电源灯：供电常亮、无供电灭；运行：启动完成后闪烁，1S/次； 4G灯：和平台注册成功闪烁，注册不成功且4G有网常亮，无网和未插模块灭，24个串口需24个LED灯对应，串口有数据交互闪，无数据灭 | |
| SW02 | 串口通信 | 数据位：8 位（可选7 位）；停止位：1、2 位；校验：无校验、偶校验、奇校验、SPACE（可选）及MARK 校验（可选）；串口速率：1200~115200bits/s波特率**支持115200 | ||
| SW03 | WAN口通信 | 可通过WAN口联网，接入上级交换机网络，可设置DHCP或静态IP | ||
| SW04 | LAN口通信 | 内建DHCP服务器，同时支持静态IP的分配 | ||
| SW05 | 4G通信 | 4G通信稳定在线，断线自动重连，异常可恢复 | ||
| SW06 | 4****N | 支持4G的APN设置，专网通信 | ||
| SW07 | WEB配置功能 | 通过网页进入设置页面，配置应用设置（目标IP、添加设备，串口配置，WAN/LAN口网络参数，4G参数，设备重启，升级固件，恢复出厂，中英文菜单 | ||
| SW08 | 登录名、密码修改 | 可对默认登录名和密码进行修改 | ||
| SW09 | 网络状态显示 | 在进入配置首页显示网关当前WAN、4G连接状态 | ||
| SW010 | 版本号显示 | 在进入配置首页显示网关当前固件版本 | ||
| SW011 | 上行协议支持 | 参考KEASI协议 | ||
| SW012 | 下行协议支持 | MODBUS-RTU、DL/T6451997/2007、电力103其他协议可以定制 | ||
| SW013 | 密钥录入 | 提供设置密钥的功能，密钥可更改 | ||
| SW014 | 配置文件导出/导入 | 在web配置页面中可对现在所有的设置进行备份和导出，导出文件可载入其他网关，方便进行批量复制 | ||
| SW015 | 升级固件 | 可在WEB配置里上传网关固件BIN文件，对网关程序进行更新，可通过平台下发指令升级固件 | ||
| SW016 | 软件恢复出厂重启 | 在配置页面通过设置恢复出厂设置 | ||
| SW017 | 按键恢复出厂设置 | 按键长按10S后，配置恢复出厂 | ||
| SW018 | 日志备份 | 支持通讯管理机日志LOG的保存和提取,提取方式为反向SSH的链接（网关功能） | ||
| SW019 | 目标IP | 每个采集器设置设置目标IP（域名）和端口，4G和WAN可分别设置指向。控制和设置指令哪条链接下发，通过哪条链接返回 | ||
| SW020 | 添加设备 | 1、通讯管理机本地每个串口下可添加设备（MODBUS-TRU、DL/T6451997\2007、电力103协议、定制协议），选择已有设备模型或者自定义点表添加，以太网口下添加以太网设备。2、可通过平台下发控制添加设备和协议 | ||
| SW021 | 添加设备模型 | 可根据点表和协议添加设备模型和保存，建立模型后添加设备可直接选择模型设备（模型保存在本地） | ||
| SW022 | 设备状态监测 | 添加设备后，可在该串口的设备列表中看到所有设备和设备的在线状态 | ||
| SW023 | 串口轮询时间设置 | 可**设置每个串口的轮询时间间隔（该间隔为2轮轮询之间的间隔，而非2个设备之间的查询间隔）时间单位可设时，分，秒 | ||
| SW024 | 轮询方式 | 串口按串口下添加的设备自动主动轮询，发送指令收到返回后立即轮询下一个，无固定间隔，无返回重发2次后直接轮询下一个, 判断返回的超时时间可设置 | ||
| SW025 | 数据上报间隔 | 可设置通讯管理机数据上报间隔（可通过本地和网络设置，以**设置参数生效，掉电不保存参数，默认无要求） | ||
| SW026 | 断线续传 | 断线后保存上报数据，恢复网络后按时间上报离网时的数据，保存时间通过平台可设置，但当容量不够自动覆盖旧数据（只有插入TF存储卡后才支持断点续传功能） | ||
| SW027 | 后台调试功能 | 预置TCPDUMP,CURL,提供后台管理权限，密码客户提供 | ||
| SW028 | 告警上报 | 客户可通过平台设置设备上报的上下阀值，如超过阀值则立即上报该设备数据，告警上报时上报告警编号和具体值（告警编号和告警状态对应由平台下发） | ||
|
